從熱交換到空調系統：山洋San Ace 200 9GA 系列為何能覆蓋全場景工業散熱應用？

在工業設備散熱領域，從GPU服務器到工業熱交換器，從儲能系統到精密空調設備，不同應用對風扇的風量、靜壓、功耗、可靠性要求差異巨大。那么，一個風扇系列能否同時覆蓋這些應用場景？
山洋San Ace 200 9GA ?200×70mm 大型高性能散熱風扇，正是為高熱密度工業設備而設計的高端散熱解決方案。

本文將從產品參數、性能特點、應用場景、選型建議等多個維度，系統分析該系列風扇的工業散熱應用價值。

山洋San Ace 200 9GA 系列產品定位

大風量 + 高靜壓工業散熱平臺

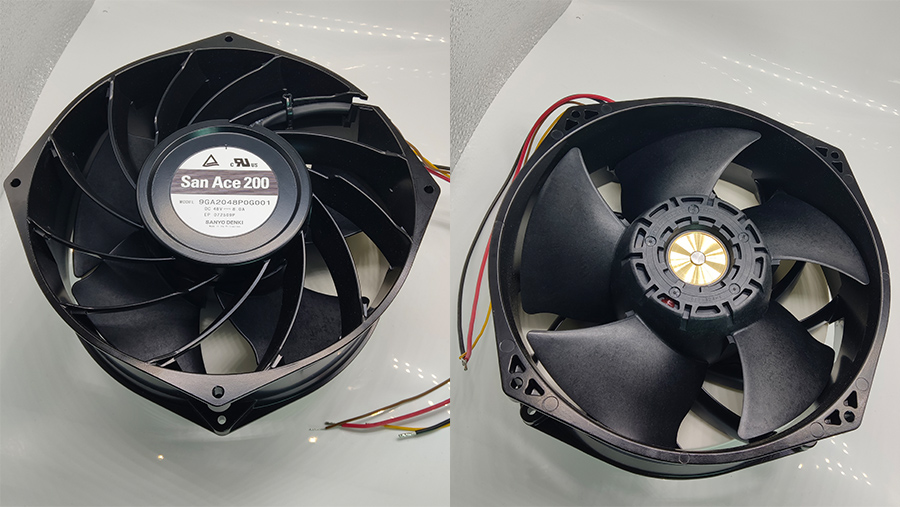

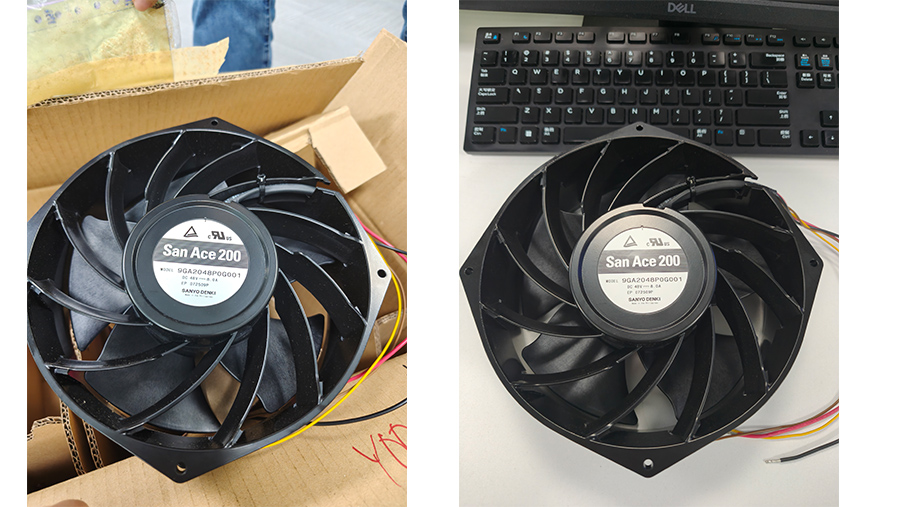

山洋San Ace 200 9GA type（?200×70 mm） 屬于大型高性能低功耗直流散熱風扇，主要應用于：

應用領域	散熱對象
GPU服務器	高功率GPU模塊
熱交換器	工業換熱系統
精密空調	冷凝器 / 蒸發器
儲能系統	電池?zé)峁芾?
工業電源	大功率整流模塊
變頻器	IGBT模塊散熱
通信設備	室外機柜
熱管理系統	高密度電子設備

核心定位：高熱密度設備散熱核心風源。

山洋San Ace 200 9GA 系列核心特性

1. 低功耗高性能設計

山洋San Ace 200 9GA 系列在保持相同風量與靜壓條件下，功耗比傳統型號降低約 36%，這對于大型設備散熱系統來說意義非常大。

對比項目	傳統200mm風扇	9GA系列
風量	高	高
靜壓	高	高
功耗	高	降低約36%
控制方式	電壓控制	PWM控制
能耗比	一般	更優

這意味著：散熱能力不變，但整機能耗更低。

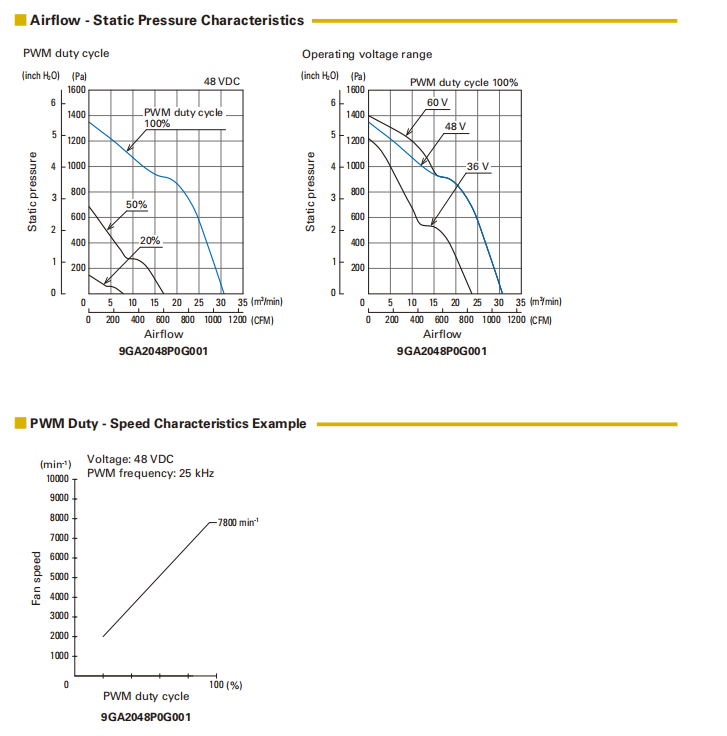

2. PWM精準調速控制

風扇支持 PWM 調速（25kHz）+ 脈沖傳感器，可實現精準轉速控制。

PWM占空比	風扇狀態
0%	停轉
20%	低速運行
50%	中速運行
100%	全速運行

注意事項：

啟動時需設置 100% PWM
控制端子開路時默認為 100% 轉速

這對于服務器、空調、儲能系統的溫控系統非常重要。

山洋San Ace 200 9GA 詳細規格參數

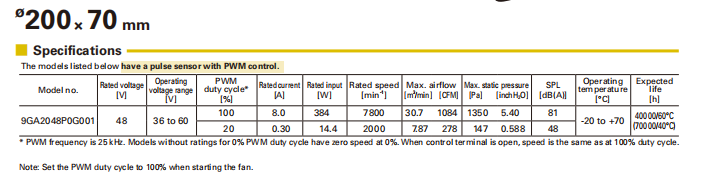

9GA2048P0G001 完整參數表

參數項	100% PWM 占空比	20% PWM 占空比
額定電壓 [V]	48	48
工作電壓范圍 [V]	36~60	36~60
PWM 占空比 [%]	100	20
額定電流 [A]	8.0	0.30
額定輸入功率 [W]	384	14.4
額定轉速 [min?1]	7800	2000
最大風量 [m3/min]	30.7
最大風量 [CFM]	1084	278
最大靜壓 [Pa]	1350	147
最大靜壓 [inH?O]	5.40	0.588
聲壓級 SPL [dB(A)]	81	48
工作溫度 [℃]	-20 ~ +70	-20 ~ +70
預期壽命 [h]	40000@60℃ / 70000@40℃	同左

從參數可以看出，這是一款風量超過1000CFM的工業級高風量散熱風扇。

從熱交換到空調系統：山洋San Ace 200 9GA 系列為何能覆蓋全場景工業散熱應用？3

山洋San Ace 200 9GA 系列應用場景分析

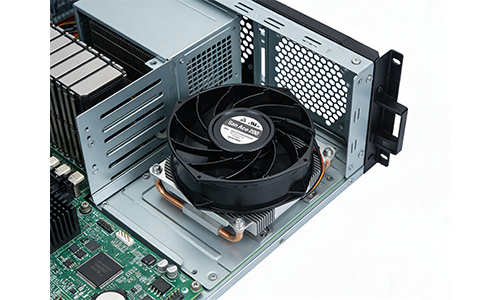

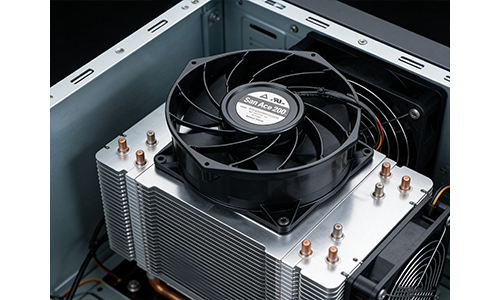

1. GPU服務器散熱

隨著AI服務器和GPU服務器功率不斷提升，單機柜功率已經達到：

10kW
20kW
30kW+

傳統風扇已經無法滿足散熱需求，需要：

高風量
高靜壓
PWM調速
長壽命

山洋San Ace 200 9GA 正是針對GPU服務器散熱設計。

散熱設備	散熱需求
GPU服務器	高風量
CPU服務器	高靜壓
存儲服務器	穩定運行
AI服務器	高可靠性

2. 熱交換器散熱系統

在工業熱交換器中，風扇需要推動空氣通過：

散熱翅片
冷凝器
蒸發器
熱交換芯體

這些都屬于高風阻系統，需要高靜壓風扇。

San Ace 200 9GA：

靜壓可達 1350 Pa
可用于大型熱交換系統
可用于儲能液冷散熱系統

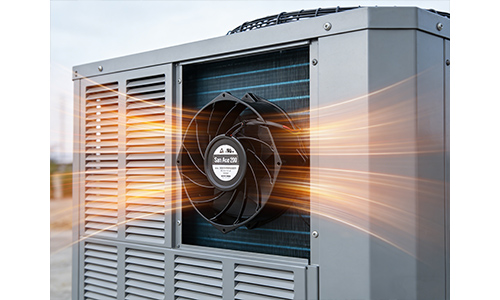

3. 工業空調系統

在工業空調中，風扇通常用于：

冷凝器散熱
蒸發器換熱
機柜空調
通信空調
儲能空調

空調系統類型	風扇作用
精密空調	冷凝器散熱
儲能空調	電池散熱
通信空調	機柜降溫
工業空調	熱交換
冷卻系統	空氣循環

200mm大風扇在空調系統中屬于主散熱風機級別。

山洋San Ace 200 9GA 系列優勢總結

與普通工業風扇對比

對比項目	普通工業風扇	山洋San Ace 200 9GA
風量	大	超大
靜壓	中	高
功耗	高	低
控制	電壓	PWM
壽命	一般	長壽命
溫度范圍	一般	-20~70℃
認證	少	RoHS / Eco / cRUus
可靠性	中	工業級

總結核心優勢：

超大風量
高靜壓
PWM智能控制
低功耗
長壽命
工業級可靠性
環保認證齊全

山洋San Ace 200 9GA 系列適用行業

行業應用匯總表

行業	設備
數據中心	GPU服務器
儲能行業	電池柜
電力電子	變頻器
新能源	PCS設備
通信	室外機柜
空調行業	精密空調
工業設備	熱交換器
自動化	控制柜
軌道交通	電源系統
醫療設備	大功率電源

可以說，凡是需要大風量+高靜壓散熱的設備，基本都可以使用該系列風扇。

為什么山洋San Ace 200 9GA 能覆蓋全場景工業散熱？

原因可以總結為五點：

核心能力	說明
大風量	超過1000CFM
高靜壓	可用于熱交換器
PWM控制	可用于智能溫控系統
寬溫工作	-20~70℃
長壽命	最高70000小時

因此，從GPU服務器 → 熱交換器 → 工業空調 → 儲能系統 → 電力設備，San Ace 200 9GA 系列都可以作為核心散熱風源使用。

山洋San Ace 200 9GA 系列并不是普通散熱風扇，而是面向高熱密度設備的工業散熱平臺型風扇。

它的定位不是：

單一設備散熱風扇

而是：

服務器散熱風扇
熱交換器風扇
空調系統風扇
儲能系統散熱風扇
工業設備主散熱風機

可以說是一款覆蓋整個工業熱管理系統的核心散熱風扇系列。

山洋200x70mm散熱風扇：

型號	額定電壓 (V)	額定電流 (A)	額定功率 (W)	額定轉速 (min-1)	最大氣流 (m3/min)	最大氣流 (CFM)	最大靜壓 (Pa)	最大靜壓 (inchH2O)	噪音 (dBA)	預期壽命 (h)	PWM控制功能
9GV2048P0G201	48	12.5	600	8000	31.5	1112	1400	5.62	81	40000/60℃ (70000/40℃)	Yes
9EC2024H001	24	2	48	3600	11	388	360	1.446	60	40000/60℃ (70000/40℃)	No
9EC2048A001	48	2.2	105.6	4800	14.7	519	640	2.57	68	40000/60℃ (70000/40℃)	No
9EC2048H001	48	1.2	57.6	3600	11	388	360	1.446	60	40000/60℃ (70000/40℃)	No
9GA2048P0G001	48	8	384	7800	30.7	1084	1350	5.4	81	40000/60℃ (70000/40℃)	Yes
