隨著新能源汽車產業的快速發展，電池管理系統（BMS）在整車中的重要性不斷提升。BMS負責監測電池電壓、電流、溫度以及電池狀態，并通過控制策略保證動力電池在安全、高效的狀態下運行。然而在實際應用中，BMS控制板往往集成了大量MOS管、功率IC、MCU以及通信模塊，這些電子元件在運行過程中會產生大量熱量。如果散熱設計不合理，容易導致系統溫度升高，進而影響電子元件穩定性甚至縮短設備壽命。
在這種情況下，合理選擇散熱風扇成為BMS系統熱管理的重要手段。本文將從BMS控制板的散熱特點、風扇選型原則以及山洋San Ace散熱風扇的產品類型等方面進行詳細分析，為工程師提供參考。

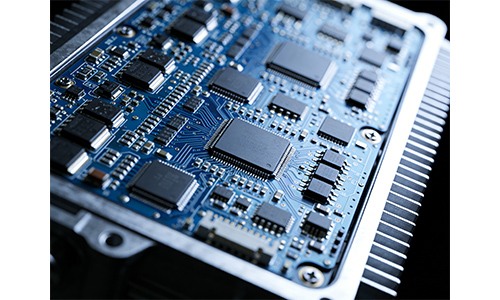

新能源汽車BMS系統通常部署在電池包內部或電池管理模塊中，其工作環境較為復雜。控制板發熱主要來自以下幾個方面。
| 發熱來源 | 主要器件 | 發熱原因 |
|---|---|---|
| 功率管理模塊 | MOSFET、IGBT | 電流控制及功率轉換損耗 |
| 電池均衡電路 | 電阻、均衡IC | 電池充放電均衡過程中產生熱量 |
| 主控單元 | MCU、DSP | 數據計算和控制處理 |
| 通信模塊 | CAN、以太網芯片 | 數據通信及信號處理 |
| 電源模塊 | DC-DC電源 | 電壓轉換效率損耗 |
當系統長時間處于高負載工作狀態時，BMS控制板內部溫度可能持續上升。如果沒有良好的散熱方案，可能會出現以下問題：
電子元件性能下降
系統穩定性降低
電池管理精度下降
整車安全風險增加
因此，在BMS設計階段，必須考慮有效的散熱結構，其中主動散熱風扇是一種常見且高效的方案。
新能源汽車的工作環境與普通電子設備不同，BMS散熱設計需要面對多種復雜條件。
| 挑戰因素 | 具體表現 |
|---|---|
| 空間有限 | 電池包內部結構緊湊 |
| 溫度變化大 | 可能從-30℃到60℃以上 |
| 振動環境 | 車輛運行過程中持續振動 |
| 長時間運行 | 系統需要長期穩定工作 |
| 潮濕環境 | 電池艙可能存在濕氣 |
在這種環境下，僅依靠自然散熱往往難以滿足需求，因此很多BMS系統會采用主動散熱方式，例如安裝工業級散熱風扇，以提高空氣流通效率。
BMS系統通常安裝在電池包或控制模塊內部，其工作環境與傳統電子設備不同，因此對散熱風扇提出了更高要求。
工作溫度范圍寬
新能源汽車在不同地區運行時環境溫度差異較大，例如：
| 應用環境 | 溫度范圍 |
|---|---|
| 北方冬季 | -30℃ |
| 常規環境 | 0℃~40℃ |
| 高溫地區 | 60℃以上 |
因此風扇需要具備寬溫工作能力。
BMS屬于關鍵安全系統，風扇必須具備長壽命設計，減少維護和更換頻率。
新能源汽車行駛過程中會產生振動，因此風扇需要具備良好的抗震性能。
電池包內部空間有限，因此散熱風扇需要兼顧尺寸和性能。
在選擇散熱風扇時，需要重點考慮以下幾個核心參數。
風量表示單位時間內通過風扇的空氣體積，是決定散熱能力的重要指標。
| 參數 | 含義 |
|---|---|
| 風量 | 單位時間空氣流量 |
| 常用單位 | CFM |
一般來說，BMS控制板散熱通常需要中等以上風量，以保證熱空氣能夠及時排出。
當設備內部風道較窄或空氣阻力較大時，需要選擇風壓較高的風扇，否則空氣難以有效流動。
| 應用環境 | 推薦風扇類型 |
|---|---|
| 開放式結構 | 普通軸流風扇 |
| 緊湊風道 | 高風壓風扇 |
| 密集電子設備 | 雙重反轉風扇 |
對于結構緊湊的BMS控制模塊，高風壓風扇通常更合適。
散熱風扇尺寸需要根據設備空間進行選擇。
常見尺寸如下：
| 風扇尺寸 | 典型應用 |
|---|---|
| 40mm | 小型控制模塊 |
| 60mm | 電源模塊 |
| 80mm | 工業控制設備 |
| 92mm | 通信設備 |
尺寸越大，通?？梢蕴峁└唢L量。
新能源汽車需要在極端環境下運行，因此散熱風扇必須具備較寬的溫度適應能力。
| 類型 | 工作溫度 |
|---|---|
| 普通風扇 | -10℃～70℃ |
| 寬溫風扇 | -40℃～85℃ |
對于新能源汽車系統，建議優先選擇寬溫型風扇。
BMS系統通常需要長期穩定運行，因此風扇壽命也是重要指標。
| 類型 | 典型壽命 |
|---|---|
| 普通風扇 | 30000小時 |
| 工業風扇 | 60000小時 |
| 長壽命風扇 | 100000小時以上 |
工業級長壽命風扇能夠減少維護成本并提高系統可靠性。

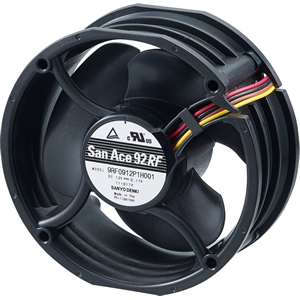

山洋San Ace系列風扇在工業設備和新能源汽車領域具有較高應用率，其產品類型豐富，可滿足不同散熱需求。
特點：
結構簡單
風量穩定
適用于一般電子設備散熱
適用于BMS控制板基礎散熱應用。
特點：
雙葉輪設計
高風壓
適合高密度電子設備
在BMS控制板結構緊湊的情況下，可以有效提高散熱效率。
特點：
支持氣流方向切換
便于設備清理灰塵
提高維護效率
適合長期運行的新能源汽車系統。
新能源汽車電池包可能存在潮濕環境，因此防水風扇可以有效提升設備可靠性。
特點：
| 參數 | 數值 |
|---|---|
| 使用壽命 | 可達10萬小時 |
| 軸承結構 | 高可靠滾珠軸承 |
| 穩定性 | 工業級 |
適用于需要長期穩定運行的BMS系統。
適用于極端環境。
| 參數 | 范圍 |
|---|---|
| 最低溫度 | -40℃ |
| 最高溫度 | 85℃ |
非常適合新能源汽車應用。
山洋San Ace系列散熱風扇產品在工業控制、新能源設備以及通信設備等領域具有廣泛應用，其產品種類豐富，可以滿足不同散熱需求。
常見產品類型包括：
| 風扇類型 | 特點 | 適用場景 |
|---|---|---|
| 直流散熱風扇 | 風量穩定、結構簡單 | 普通電子設備 |
| 雙重反轉風扇 | 風壓高、散熱能力強 | 高密度電子模塊 |
| 防水風扇 | 防潮能力強 | 潮濕環境 |
| 長壽命風扇 | 使用壽命長 | 長期運行設備 |
| 寬溫范圍風扇 | 適應極端溫度 | 新能源汽車 |
| 離心風扇 | 高風壓氣流 | 風道復雜設備 |
| 鼓風機 | 定向氣流 | 局部散熱 |
在新能源汽車BMS系統中，常見應用組合為寬溫風扇與長壽命風扇，以滿足高可靠性要求。
新能源汽車電池管理系統（BMS）是保障動力電池安全的重要模塊，而控制板發熱問題是影響系統穩定運行的重要因素之一。通過合理選擇散熱風扇，可以有效降低電子器件溫度，提高系統可靠性。
在風扇選型過程中，應重點考慮風量、風壓、尺寸、電壓以及使用壽命等參數。同時，選擇具備寬溫范圍、高可靠性以及長壽命設計的工業級散熱風扇產品，將有助于提升新能源汽車BMS系統整體穩定性。
山洋San Ace系列散熱風扇產品種類豐富，包括直流散熱風扇、雙重反轉風扇、防水風扇、長壽命風扇以及寬溫范圍風扇等，能夠滿足新能源汽車BMS系統不同場景的散熱需求。合理的風扇選型與散熱設計，將為新能源汽車電子系統提供更加穩定可靠的熱管理解決方案。
