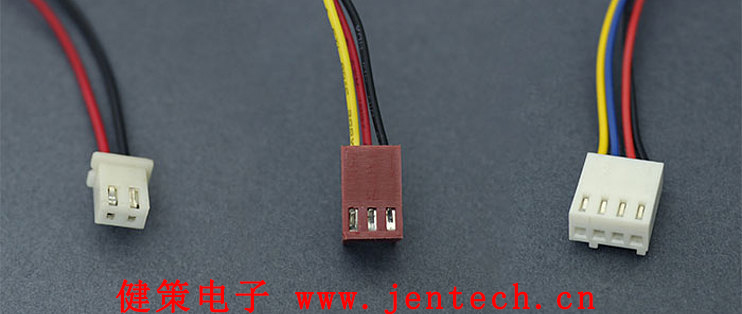

散熱風扇的2PIN、3PIN、4PIN有什么區別？

隨著技術的不斷進步，散熱風扇也經歷了多次迭代，從2PIN到3PIN再到4PIN，每種類型的風扇都有其獨特的功能和應用場景。本文將詳細介紹2PIN、3PIN和4PIN散熱風扇的特點、區別及應用，幫助您更好地了解并選擇適合您設備的風扇。

一、2PIN散熱風扇

2PIN散熱風扇是最基礎的一種類型，它只有兩個引腳，分別是電源正極（通常為紅色線）和負極（通常為黑色線）。這種風扇的結構簡單，成本低，因此廣泛應用于對散熱要求不高的場合。

特點：

①僅包含電源正極和負極，無法直接進行轉速控制或測速。

②調速方式主要通過調節電源電壓來改變風扇速度，但這種方法不夠精確，且可能受到一定限制。

常見的應用場景：

①主板芯片散熱、機箱散熱等對散熱要求不高的場合。

②功耗相對較小的設備，如一些低功耗的嵌入式系統。

二、3PIN散熱風扇

3PIN散熱風扇在2PIN的基礎上增加了一條測速線（通常為黃色線），這條線被稱為速度反饋線（FG）/或者信號報警線（RD）。它可以向主板傳遞信號，告知當前散熱風扇的轉速及運行狀態。

特點：

①包含電源正極、地線和測速線，可以實時監測風扇轉速。

②部分PIN風扇可以通過主板進行轉速調節，但并非所有PIN風扇都具備此功能。

③一些PIN風扇還具備報警功能（RD），當風扇轉子堵住時，會輸出高電平報警信號。

常見的應用場景：

①適用于低功耗CPU或其他需要散熱但功耗不高的電子設備。

②散熱效果優于2PIN風扇，因為可以通過測速線實時監測風扇轉速，確保散熱效果。

三、4PIN散熱風扇

4PIN散熱風扇在3PIN的基礎上增加了一個PWM調速信號線（通常為藍色線），這使得風扇能夠通過PWM（脈沖寬度調制）調速技術來精確控制轉速。

特點：

①包含電源正極、負極、測速線和PWM調速信號線。

②PWM調速技術允許通過控制電源輸入電壓的占空比來調節風扇轉速，從而精確控制風扇的散熱效果。

③CPU或其他電子設備會輸出PWM波（可調占空比波）來控制風扇轉速，當PWM信號的占空比較小時，風扇會以較慢的速度運轉；而當PWM信號的占空比較大時，風扇會以較快的速度運轉。

常見的應用場景：

①適用于對散熱要求較高的場合，如高性能CPU、顯卡等。

②能夠根據CPU或其他電子設備的溫度實時調節風扇轉速，從而有效控制溫度并降低噪音。

散熱風扇的2PIN、3PIN和4PIN各有其特點和應用場景。在選擇時，應根據實際需求進行綜合考慮，以確保設備的穩定運行和散熱效果。
