≥1000Pa 高靜壓應對高阻抗結構：山洋 San Ace 散熱風扇在氫燃料電池電堆中的散熱方案

在新能源系統中，氫燃料電池電堆（Fuel Cell Stack）作為能量轉換的核心部件，其工作穩定性與系統壽命高度依賴于可靠的熱管理設計。相比普通電源或電子設備，電堆內部結構更為緊湊、流道復雜、風阻顯著偏高，這使得散熱風扇在選型時不僅要關注風量，更必須重點評估靜壓能力與長期可靠性。

本文基于實際應用案例，解析 山洋San Ace 高靜壓與低功耗風扇在氫燃料電池電堆系統中的組合應用思路，為新能源設備散熱選型提供參考。

---

應用場景說明：氫燃料電池電堆的散熱特點

采用行業： 新能源
應用設備： 氫燃料電池電堆
設備定位： 氫燃料電池系統核心發電單元

氫燃料電池在運行過程中，通過電化學反應持續產生熱量，若熱量不能及時帶走，將直接導致：

• 電池膜性能衰減

• 輸出功率下降

• 壽命縮短，系統可靠性降低

與常規電子設備不同，電堆內部通常具備以下散熱特征：

• 風道狹窄、結構層疊

• 空氣需穿過多層流道與散熱片

• 系統內部存在明顯的流阻疊加效應

因此，該類設備的核心散熱指標并非“最大風量”，而是在高阻抗條件下仍能維持穩定風量的高靜壓能力。

---

客戶課題：高阻抗風道導致常規風扇失效

在本案例中，客戶設備受到以下因素影響：

• 電堆模塊結構封閉

• 周邊氣流干擾較大

• 進出風路徑存在明顯彎折與狹縫

實測結果表明：

常規軸流風扇在系統工況點下風量急劇衰減，無法形成有效換熱氣流。

經風道阻抗評估后，系統對風扇提出明確要求：

• 系統所需靜壓 ≥ 1000 Pa

• 同時需兼顧整體能耗控制

這對風扇的電機設計、葉型結構與轉速能力提出了較高要求。

---

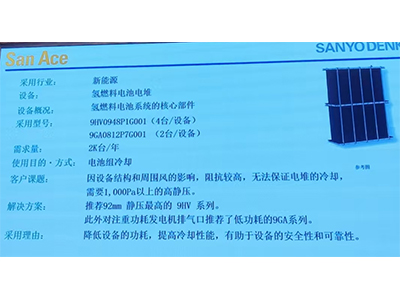

整體散熱方案：高靜壓 + 低功耗的分區配置思路

針對不同散熱區域的工況差異，本方案采用功能分區式配置策略：

1. 電堆核心冷卻區：采用超高靜壓風扇

用于穿透高阻抗流道，確保核心模塊換熱效率。

• 型號： 9HV0948P1G001

• 配置數量： 4 臺 / 設備

• 主要任務： 提供 ≥1000Pa 靜壓，維持強制對流

2. 發電機排氣及輔助散熱區：采用低功耗風扇

該區域阻抗相對較低，更關注能耗與長期穩定運行。

• 型號： 9GA0812P7G001

• 配置數量： 2 臺 / 設備

• 主要任務： 輔助排熱與氣流引導，降低系統整體功耗

該組合方式在保證關鍵部位冷卻能力的同時，有效控制整機功耗水平，實現系統級能效優化。

---

核心風扇參數解析

（一）山洋San Ace 高靜壓型號：9HV0948P1G001

產品定位： 工業級高靜壓 DC 軸流風扇，適用于高阻抗風道環境
認證標準： Eco Products、UL、CSA、EN、RoHS

1. 基本結構參數

• 框架尺寸：92 mm

• 厚度：38 mm

• 材質：工業級塑料框架

2. 電氣性能

• 額定電壓：48 V

• 工作電壓范圍：36 ~ 60 V

• 額定電流：1.2 A

• 輸入功率：57.6 W

3. 氣動性能

• 額定轉速：14900 min?1

• 最大風量：5.1 m3/min（180 CFM）

• 最大靜壓：1100 Pa（4.42 inchH?O）

• 噪音值：72 dB(A)

4. 可靠性指標

• 工作溫度：-20 ~ +70 °C

• 預期壽命：

  • 40,000 h @ 60°C

  • 70,000 h @ 40°C

5. 控制與監測功能

• PWM 調速支持

• 脈沖轉速信號輸出

• 帶肋加強結構設計（Ribbed）

該型號的優勢在于：
即便在高阻抗工況點下，仍能保持有效風量輸出，避免“有風扇無風量”的工程失效問題。

---

（二）山洋San Ace 低功耗型號：9GA0812P7G001

產品定位： 高效率、低功耗 DC 軸流風扇
認證標準： UL、CSA、EN、RoHS

1. 基本結構參數

• 框架尺寸：80 mm

• 厚度：15 mm

• 重量：65 g

2. 電氣性能

• 額定電壓：12 V

• 工作電壓范圍：10.2 ~ 13.8 V

• 額定電流：0.29 A

• 輸入功率：3.48 W

3. 氣動性能

• 額定轉速：6100 min?1

• 最大風量：1.44 m3/min（50.9 CFM）

• 最大靜壓：84 Pa

• 噪音值：41 dB(A)

4. 使用壽命

• 40,000 h @ 60°C

• 70,000 h @ 40°C

該型號非常適合用于：

• 排氣通道

• 控制艙換氣

• 整機熱平衡輔助區域

在保證基本換熱需求的前提下，顯著降低系統功耗與噪聲水平。

---

方案價值分析：為什么這種組合更適合電堆系統？

從系統工程角度看，本方案具備以下優勢：

1. 精準匹配阻抗差異，避免過度設計

• 高阻抗區：使用高靜壓型號，保證冷卻效果

• 低阻抗區：使用低功耗型號，避免無效能耗

2. 優化整機能效比（System Efficiency）

通過分區配置，避免所有風扇統一選用高功率型號，從而：

• 降低整機平均功耗

• 減少電源與散熱冗余設計

3. 提升系統長期可靠性

San Ace 風扇具備成熟的電機控制與軸承技術：

• 高溫穩定運行能力強

• 長壽命指標適合新能源設備 7×24h 工況

• PWM 與轉速反饋便于系統監控與故障預警

---

采用理由總結

客戶最終采用該方案，主要基于以下技術決策邏輯：

• ? 滿足 ≥1000Pa 的關鍵靜壓需求

• ? 在高阻抗風道下仍具備穩定冷卻能力

• ? 通過低功耗輔助風扇降低系統整體能耗

• ? 提升電堆運行安全性與長期可靠性

• ? 有利于整機壽命與維護周期管理

在新能源設備對可靠性、效率與安全性要求不斷提升的背景下，散熱風扇已從“配件角色”升級為系統級關鍵部件。合理的風扇選型策略，將直接影響整機性能表現與生命周期成本。
